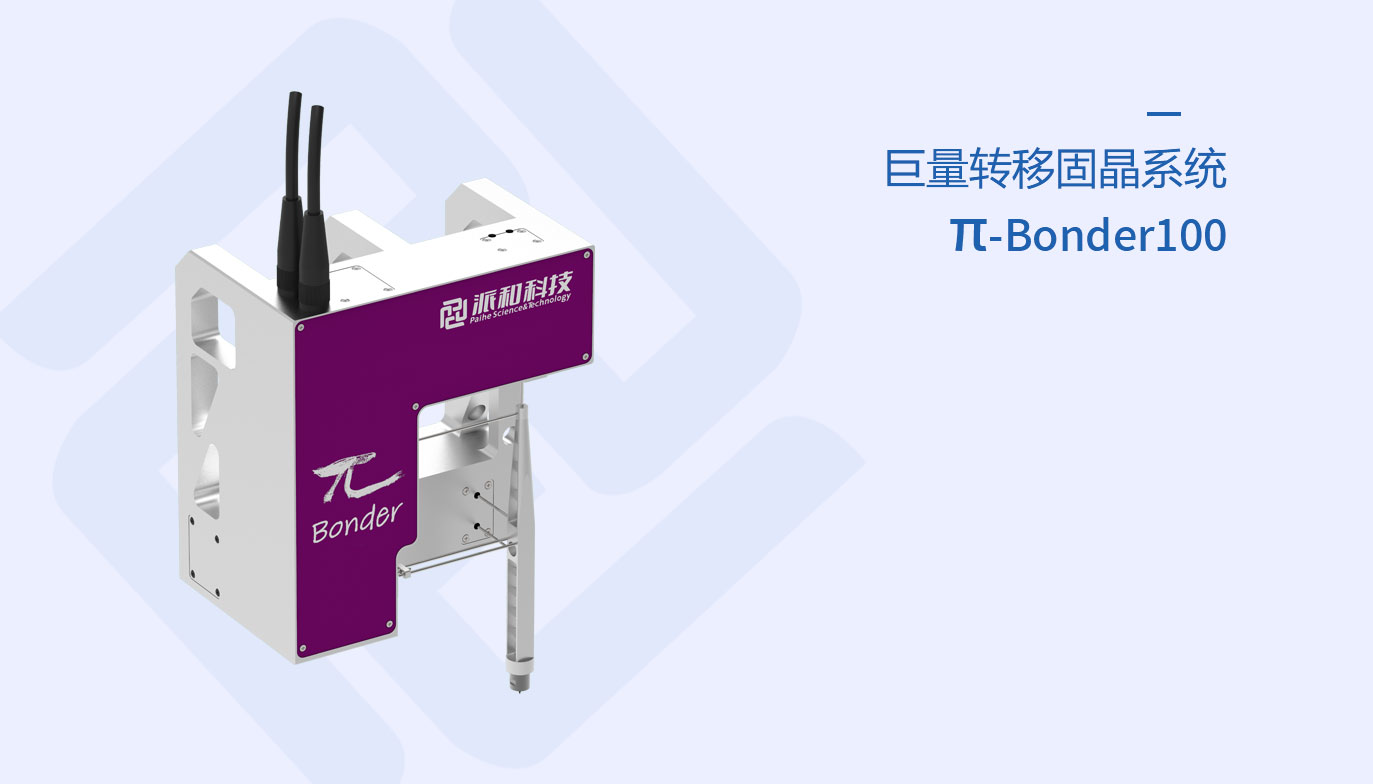

π Bonder 100固晶头是一种适用于Mini LED等巨量转移行业的高速往复运动设备。
采用压电陶瓷控制技术，能实现最低360K频率正交双轴耦合的稳定间歇式往复运动.
可实现纵向最大行程1.1mm，在采用最大行程时末端重复精度可达±5μm.
横向动作可对安装基板的运动速度做出位移补偿，使固晶头末端在固晶工作时间内相对基板做直上直下的纵向运动
项目 | 规格 |
尺寸 （长*宽*高） | 386mm×200mm×196mm |
重量 | 4.5kg（不包括线缆） |
人机接口 | RJ45以太网接口 |
额定输入 | 176~264VAC, 50~60Hz |
待机功率 | 约20W，视工作环境 |
固晶时间 | 4ms |
I/O启动电平 | 10~30VDC |
使用环境 | 温度：5~40℃（41~104℉） 相对湿度：20%~80% 仅限室内使用 |
项目 | 规格 |
尺寸（长*宽*高） | 170mm×232mm×112mm |
重量 | 4.5kg |
刺晶频率 | 100Hz |
Z向行程 | 1.1mm 可调 |
Y向行程 | 1.2mm 可调 |
Y向补偿速度 | 75mm/s~200mm/s |
针尖末端重复精度 | ≤±5μm |
固定方式 | 螺栓固定，D=M5 |
